Zásady pro orovnávání diamantovým jednokrystalovým orovnávačem:

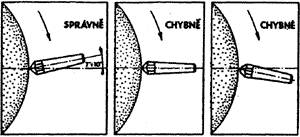

Tyto nástroje jsou určeny pro tvarové i rovinné orovnávání brousících kotoučů. Orovnávač je tvořen držákem (různých tvarů a délek) a krystalem diamantu. Krystal diamantu je při své vysoké tvrdosti velmi křehký. Není odolný proti náhlým změnám teploty. Proto je třeba s diamantovými orovnávači zacházet opatrně, jak při skladování, tak při vybalování. Upnutí orovnávače musí být tuhé, bez chvění, pracovní hrot musí být ve výšce středu brousícího kotouče a osa upínací části musí směřovat 7° - 10° nad osu kotouče.

Doporučené parametry pro orovnávání jsou uvedeny v následující tabulce.
Velikost (hmotnost)
diamantu [g]
Maximální hloubka
záběru v mm
Posuv v mm/ot
  0,2g   (1ct) 0,03 0,05 - 0,15
  0,4g   (2 ct) a větší 0,05 0,05 - 0,15

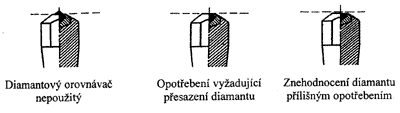

Orovnávání se provádí pod silným a nepřerušovaným proudem chladící kapaliny. S chlazením je třeba začít dřív než se hrot orovnávače dotkne brousícího kotouče, protože v opačném případě dochází k poškození orovnávače. Když pracovní podmínky nedovolují použít chlazení, snížíme hloubku záběru o 0,01mm proti údajům uvedeným v předchozí tabulce. Ubývání hrotu je třeba sledovat. Postupným otáčením držáku kolem osy najdete polohu, ve které je úbytek nejmenší. Opotřebený orovnávač zašlete včas k opravě, tj. k přesazení nebo k přebroušení. Velký úbytek hrotu diamantu znemožňuje opravu. Správně opotřebovaný orovnávač je možno přesadit asi 3 až 4krát, aniž by bylo nutno přebrušovat jeho tvar.
